طرق تحلية المياه المالحة
أولا : تحلية المياه بطرق التقطير
ثانياً: التحلية باستخدام طرق الأغشية
ثالثاً : تحلية المياه بطريقة البلورة أو التجميد .
أولا : تحلية المياه بطرق التقطير
الفكرة الأساسية لعمليات التقطير تكمن في رفع درجة حرارة المياه المالحة الى درجة الغليان وتكوين بخار الماء الذي يتم تكثيفه بعد ذلك الى ماء ومن ثم معالجته ليكون ماء صالحا للشرب أو الري .
طرق التقطير : نذكر منها بعض الطرق المهمة :
1- التقطير العادي :
يتم غلي الماء المالح في خزان ماء بدون ضغط . ويصعد بخار الماء الى أعلى الخزان ويخرج عبر مسار موصل الى المكثف الذي يقوم بتكثيف بخار الماء الذي تتحول الى قطرات ماء يتم تجميعها في خزان الماء المقطر . وتستخدم هذه الطريقة في محطات التحلية ذات الطاقة الإنتاجية الصغيرة.
2- التقطير الومضي متعدد المراحل :
اعتماداً على الحقيقة التي تقرر أن درجة غليان السوائل تتناسب طردياً مع الضغط الواقع عيها فكلما قل الضغط الواقع على السائل انخفضت درجة غليانه . وفي هذه الطريقة تمر مياه البحر بعد تسخينها إلى غرف متتالية ذات ضغط منخفض فتحول المياه إلى بخار ماء يتم تكثيفه على أسطح باردة ويجمع ويعالج بكميات صالحة للشرب . وتستخدم هذه الطريقة في محطات التحلية ذات الطاقة الإنتاجية الكبيرة (30000 متر مكعب أي حوتاي 8 ملايين جلون مياه يوميا ) .
3- التقطير بمتعدد المراحل ( متعدد التأثير ):
تقوم المقطرات المتعددة التأثيرات بالاستفادة من الأبخرة المتصاعدة من المبخر الأول للتكثف في المبخر الثاني . وعليه ، تستخدم حرارة التكثف في غلي ماء البحر في المبخر الثاني ، وبالتالي فإن المبخر الثاني يعمل كمكثف للأبخرة القادمة من المبخر الأول ،وتصبح هذه الأبخرة في المبخر الثاني مثل مهمة بخار التسخين في المبخر الأول. وبالمثل ، فإن المبخر الثالث يعمل كمكثف للمبخر الثاني وهكذا ويسمى كل مبخر في تلك السلسة بالتأثير.
4-التقطير باستخدام الطاقة الشمسية :
تعتمد هذه الطريقة على الاستفادة من الطاقة الشمسية في تسخين مياه البحر حتى درجة التبخر ثم يتم تكثيفها على أسطح باردة وتجمع في مواسير .
5-التقطير بطريقة البخار المضغوط .:
بينما تستخدم وحدات التقطير متعدد التأثير والتبخير الفجائي مصدر بخار خارجي للتسخين كمصدر أساسي للحرارة ، فإن التقطير بانضغاط البخار – والذي يختصر عادة إلى التقطير بالانضغاط –يستخدم بخاره الخاص كمصدر حراري بعدما يضغط هذا البخار . وفي هذه الطريقة ، يمكن الحصول على اقتصادية عالية للطاقة . ولكن ، من الضروري الحصول على الطاقة الميكانيكية باستخدام ضاغط ( أو أي شكل للطاقة المستفادة بأجهزة أخرى مثل ضاغط الطارد البخاري steam-ejector compressor). وبرغم اختلاف هذه العملية للتقطير عن العملية المثالية فأنه يلزم التنويه بأن مصادر حرارية كم هو الحال في عمليات التقطير الأخرى والتي نوقشت في الفصل الحالي.
يسخن ماء البحر مبدئيا في مبادل حراري أنبوبي مستخدما كلا من الماء الملح والماء المطرود والماء العذب الخارجي من الوحدة ثم يغلى ماء البحر داخل أنابيب المقطر . وتضغط الأبخرة ، ثم ترجع الى المقطر حيث تتكثف خارج الأنابيب مما يوفر الحرارة اللازمة لعملية الغليان . وتسحب الغازات غير القابلة للتكثيف من حيز البخار والتكثيف بوساطة مضخة سحب أو طارد بخاري أيهما يلائم.
ويعتبر الضاغط هو قلب وحدة التقطير. فإذا لم تضغط الأبخرة فإنه لا يمكنها التكثف على الأنابيب الحاملة لماء البحر المغلي لأن درجة حرارة تكثيف البخار النقي عند ضغط معين تقل عن درجة حرارة غليان الماء الملح عند هذا الضغط . فمثلا ، إذا كان ضغط البخار 1 ضغط جوي ، فإن بخار الماء يتكثف عند درجة 100 م ، ولكن ماء البحر بتركيز مضاعف يغلي عند حوالي 101م . وحتى يتسنى للأبخرة التكثف عند درجة حرارة 101م ، فإنه يلزم على الأقل لهذه الأبخرة أن تضغط الى ضغط 1.03 ضغط جوي.
ثانياً: التحلية باستخدام طرق الأغشية
1- التناضح العكسي :
تعتبر عملية التناضح العكسي حديثة بالمقارنة مع عمليتي التقطير والديلزة حيث تم تقديمها تجاريا خلال السبعينات . وتعرف عملية التناضح العكسي على أنها فصل الماء عن محلول ملحي مضغوط من خلال غشاء . ولا يحتاج الأمر إلى تسخين أو تغيير في الشكل .
ومن الناحية التطبيقية يتم ضخ مياه التغذية في وعاء مغلق حيث يضغط على الغشاء ، وعندما يمر جزء من الماء عبر الغشاء تزداد محتويات الماء المتبقي من الملح . وفي نفس الوقت فإن جزءا من مياه التغذية يتم التخلص منه دون أن يمر عبر الغشاء . وبدون هذا التخلص فإن الازدياد المطرد لملوحة مياه التغذية يتسبب في مشاكل كثيرة ، مثل زيادة الملوحة والترسبات وزيادة الضغط الأسموزي عبر الأغشية . وتتراوح كمية المياه المتخلص منها بهذه الطريقة ما بين 20 إلى 70% من التغذية اعتمادا على كمية الأملاح الموجودة فيها .
ويتكون نظام التناضح العكسي من الآتي ( شكل 6 ) :
والمعالجة الأولية مهمة لأن مياه التغذية يجب أن تمر عبر ممرات ضيقة أثناء العملية ، كذلك يجب إزالة العوالق ومنع ترسب الكائنات الحية ونموها على الأغشية . وتشمل المعالجة الكيمائية التصفية وإضافة حامض أو مواد كيميائية أخرى لمنع الترسيب.
والمضخة ذات الضغط العالي توفر الضغط اللازم لعبور الماء من خلال الأغشية وحجز الأملاح . وهذا الضغط يتراوح ما بين 17 إلى 27 بارا ( 250 – 400 رطل على البوصة المربعة ) لمياه الآبار و 45 إلى 80 بارا ( 800 – 1180 رطل على البوصة المربعة ) لمياه البحر .
ويتكون مجمع الأغشية من وعاء ضغط وغشاء يسمح بضغط الماء عليه كما يتحمل الغشاء فارق الضغط فيه . والأغشية نصف المنفذه قابلة للتكسر وتختلف في مقدرتها على مرور الماء العذب وحجز الأملاح . وليس هناك غشاء محكم إحكاما كاملا في طرد الأملاح ، ولذلك توجد بعض الأملاح في المياه المنتجة .
وتصنع أغشية التناضح العكسي من أنماط مختلفة . وهناك اثنان ناجحان تجاريا وهما اللوح الحلزوني والألياف / الشعيرات الدقيقة المجوفة . ويستخدم هذين النوعين لتحلية كل من مياه الآبار ومياه البحر على الرغم من اختلاف تكوين الغشاء الإنشائي ووعاء الضغط اعتمادا على المصنع وملوحة الماء المراد تحليته .
أما المعالجة النهائية فهي للمحافظة على خصائص الماء واعداده للتوزيع . وربما شملت هذه المعالجة إزالة الغازات مثل سلفايد الهايدروجين وتعديل درجة القلوية.
وهناك تطوران ساعدا على تخفيض تكلفة تشغيل محطات التناضح العكسي أثناء العقد الماضي هما : تطوير الغشاء الذي يمكن تشغيله بكفاءة عند ضغوط منخفضة ، وعملية استخدام وسائل استرجاع الطاقة . وتستخدم الأغشية ذات الضغط المنخفض في تحلية مياه الآبار على نطاق واسع.
وتتصل وسائل استرجاع الطاقة بالتدفق المركز لدى خروجه من وعاء الضغط . ويفقد الماء أثناء تدفقه المركز من 1 إلى 4 بارات ( 15 – 60 رطل على البوصة المربعة ) من الضغط الخارج من مضخة الضغط العالي ، ووسائل استرجاع الطاقة هذه ميكانيكية وتتكون عموما من توربينات أو مضخات من النوع الذي بوسعه تحويل فارق الضغط إلى طاقة محركة .
2-الفرز الغشائي الكهربائي (الديلزة):
عُرفت الديلزة الكهربائية تجارياً منذ الستينات ، أي عشر سنوات قبل التناضح العكسي . أسلوب تكلفة فعال لتحلية مياه الآبار المالحة وفسح المجال للاهتمام في هذا الشأن .
وتعتمد تقنية الديلزة الكهربائية على الأسس العامة التالية .

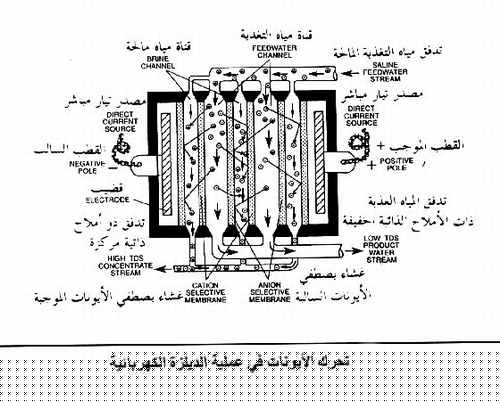

إن محتويات الأيونات الذائبة في المحلول الملحي مثل الصوديوم ( +) الكلور أيد (-) الكالسيوم (++) والكربونات (--) تظل منتشرة في الماء لتتولى معادلة شحناتها الخاصة . وعند توصيل الأقطاب الكهربائية إلى مصدر تيار خارجي ، مثل البطارية المتصلة بالماء ، فإن الأيونات تتجه نحو الشحنات المعاكسة لشحناتها والموجودة في المحلول ، وذلك ممن خلال التيار الكهربائي الساري في المحلول سعياً وراء التحييد ( NEUTRALIZATION ) . ولتتم تحلية المياه المالحة من خلال هذه الظواهر فإن الأغشية التي تسمح بمرور أيونات من نوع واحد فقط ( وليس النوعين ) توضع بين قطبين كهربائيين ، على أن يتم وضع هذه الأغشية بطريقة متعاقبة ،أي غشاء واحد لانتقاء الأيونات ذات الشحنة الموجبة السالبة ، مع ضع لوح فاصل بين كل غشاءين يسمح بانسياب الماء بينهما ويشكل أحد اللوحين الفاصلين قناة تحمل مياه التغذية والمياه المنتجة ، بينهما يشكل اللوح الفاصل الأخر قناة تحمل مياه الرجيع . وحيث أن الأقطاب الكهربائية مشحونة وتناسب مياه التغذية المالحة عبر اللوح الفاصل بزاوية مستقيمة على القطب ، فإن الأيونات تنجذب وتتجه القطب الإيجابي . وهذا يؤدي تركيز أملاح قناة الماء المنتج . وتمر الأيونات ذات الشحنة السالبة خلال الغشاء الانتقائي لها ولكنها لا تستطيع أن تمر خلال الغشاء الخاص بالأيونات الموجبة والذي يقفل خطها وتبقي للأيونات السالبة في الماء المالح ( الرجيع ) . وبالمثل فإن الأيونات الموجبة تحت تأثير القطب السلبي تتحرك في الاتجاه المعاكس من خلال الغشاء المنتقي للأيونات الموجبة إلى القناة ذات الماء المركز في الجانب الآخر ، وهنا يتم اصطياد الأيونات الموجبة حيث أن الغشاء التالي ينتقي الأيونات السالبة ويمنع أي تحرك نحو القطب . وبهذا الأسلوب يتم إيجاد محلولين أحدهما مُركز والآخر قليل التركيز بين الغشاءين المتعاقبين المتجاورين. وهذان الفراغان المحتويان من قبل الغشاءين ( واحد للأيونات السالبة ولآخر للموجبة ) يسميان خلية . ويتكون زوج الخلية من خليتين حيث يهاجر من إحداهما الأيونات ( الخلية المخففة للمياه المنتجة ) وفي الأخرى تتركز الأيونات ( الخلية المركزة لمياه الرجيع ) .
وتتكون وحدة الديلزة الكهربائية من عدة مئات من أزواج الخلايا مربوطة مع بعضها البعض بأقطاب كهربائية تسمى مجمع الأغشية . وتمر مياه التغذية متحاذية في آن واحد عبر ممرات من خلال الخلايا لتوفير انسياب المياه المنتجة المحلاة كما يمر الماء المركز من المجمع .
واستناداً على تصميم النظام فإنه يمكن إضافة المواد الكيمائية في المجمع لتخفيف الجهد الكهربائي ومنع تكوين القشور .
وتتكون وحدة الديلزة الكهربائية من العناصر الأساسية التالية .
يجب معالجة مياه التغذية منذ البداية لمنع المواد التي تعرق الأغشية أو تسد القنوات الضيقة في الخلايا من الدخول إلى مجمع الأغشية . ويتم تدوير مياه التغذية من خلال المجمع بواسطة مضخة ذات ضغط ضئيل للتغلب على مقاومة المياه أثناء عبورها للممرات الضيقة . وغالباً ما يركب مقوم لتحويل التيار المتذبذب إلى تيار مباشر يتم تزويده للأقطاب من خارج مجمعات الأغشية .
وتشمل المعالجة النهائية ( الأخيرة) تثبيت الماء وتجهيزه للتوزيع ، والتي ربما تتضمن إزالة الغازات مثل سلفايد الهيدروجين أو تعديل درجة القلوية .
تقنية الديلزة الكهربائية المعكوسة
منذ مطلع السبعينات قدمت إحدى الشركات الأمريكية علمية الديلزة الكهربائية المعكوسة على أساس تجاري . وتقوم وحدة الديلزة الكهربائية المعكوسة عموماً على الأسس ذاتها التي تقوم عليها وحدة الديلزة الكهربائية ، غير أن كلاً من قناتي الماء المنتج والماء المركز متطابقتان في التركيب الإنشائي ، وعلى فترات متعددة من الساعة الواحدة تنعكس قطبية الأقطاب كما ينعكس الانسياب آنياً بحيث تصبح القناة المنتجة هي قناة المياه المركزة وقناة المياه المركزة هي قناة المياه المنتجة ، والمنتجة هي المعاكس عبر مجمع الأغشية وبمجرد انعكاس القطبية والانسياب فإن كمية وافية من المياه المنتجة تنصرف حتى يتم غسيل خطوط مجمع الأغشية ويتم الحصول على نوعية المياه المرغوبة . وتستغرق عملية الغسيل هذه ما بين 1-2 دقيقة ثم تستأنف عملية إنتاج المياه . ويفيد انعكاس العملية في تحريك وغسيل القشور والمخلفات الأخرى في الخلايا قبل تراكمها وتسببها لبعض المعضلات ( الانسداد مثلا ) . والغسيل يسمح للوحدة بالتشغيل بقليل من المعالجة الأولية ويقلل اتساخ الأغشية .
ثالثاً : تحلية المياه بطريقة البلورة أو التجميد .
الفكرة الأساسية
تعتمد عملية إزالة ملوحة المياه بالتجميد على الحقيقة الثابتة أن بلورات الثلج المتكونة بتبريد ماء ملح تكون خالية من الملح ، مما يجعل هناك تشابها بين هذه العملية وعملية التقطير التي تنتج بخارا خاليا من الأملاح من محلول من الماء الملح.هذا التشابه يظهر فقط من ناحية خلو الناتج في كلتا العمليتين من الأملاح ولكنهما بالطبع يختلفان من الناحية العملية حيث تتم عملية التقطير عند درجة حرارة أعلى من الدرجة المحيطة بينما تتم عملية التجميد عند درجة حرارة أقل من الدرجة المحيطة . هذا الاختلاف في درجة حرارة التشغيل ، في كلتا العمليتين ، يؤثر على تصميم الأجهزة والمعدات الخاصة بكل عملية، إذ يراعي في تصميم عملية التقطير تقليل كمية الحرارة المفقودة من وحدة التقطير الى الجو المحيط ، بينما يراعي في تصميم عملية إزالة الملوحة بالتجميد التقليل من كمية الحرارة المكتسبة بوحدة التجميد من الجو المحيط . وأهم عيوب إزالة ملوحة المياه بالتجميد هي المشاكل الناجمة عن نقل وتنقية الثلج ، وأهم مميزاتها التقليل من الترسب والتآكل إذ يتم التشغيل عند درجات حرارة منخفضة نسبيا .
وتعتمد عملية إزالة ملوحة المياه بالتجميد – وتصميم معداتها – على القواعد الأساسية المعروفة والأجهزة الخاصة بتنقية التبريد ، ولكن بعد تعديلها لتناسب إزالة ملوحة المياه بالتجميد .
وتنقسم عملية إزالة ملوحة المياه بالتجميد الى طريقتين : التجميد المباشر والتجميد غير المباشر .
التجميد المباشر :
يبين شكل (7 – 1) الفكرة الأساسية لعملية التجميد المباشر والذي يعرف بعملية زارشين Zarchin process (أيضا يعرف بعملية التفريغ والتبخير الفجائي Vacuum-flash process). ولقد تم إجراء الكثير من التعديلات على هذه الطريقة بشركة كولت إندستريز Colt Industries بمدينة بلويت بولاية ويسكونسون الأمريكية. وفي هذه العملية ، يدخل ماء البحر بعد تبريده في المبادل الحراري الى برج التجميد (المبلور crystallizer) حيث يكون الضغط داخل البرج ما بين 3و4 مم زئبق ( حوالي 0.005 ضغط جوي ) مما يسبب التبخير الفجائي لجزء من ماء البحر . وتسحب الحرارة اللازمة للتبخير من الجزء المتبقي من ماء البحر ، مما يسبب هذا الجزء ( درجة التجميد حوالي –1,9 درجة مئوية لماء البحر النقي وحوالي 3,8 درجة مئوية لما البحر ذي التركيز ضعف التركيز العادي). وتعطى المجمدات الحديثة معدلات بلورة في حدود من 1 الى 1,5 طن من الثلج لكل ساعة ولكل متر مكعب من حجم المبلور .
ومن دراسة احتياجات الطاقة الحرارية ، يتضح أن إزالة ملوحة المياه بالتجميد تحتاج الى حوالي 80 سعرا حراريا لإنتاج كيلو جرام واحد من الثلج ، بينما تحتاج إزالة ملوحة المياه بالتبخير الى حوالي 600 سعر حراري لإنتاج كيلو جرام واحد من البخار . وعليه ، فإن الحرارة المستخدمة لإنتاج كيلو جرام واحد من البخار تكفي لإنتاج 7,5 كيلو جرام من الثلج . ولكن يراعى في حالة الإعذاب بالتجميد ضرورة غسل الثلج الناتج للتخلص من الأملاح الدقيقة المصحوبة مع البلورات ، والتي قد تمثل 50% من وزن البلورات .
وتعتبر طريقة غسلالثلج بتمريرة عكس تيار من ماء الغسيل يسري الى اسفل , من أكفأ الطرق لغسل البلورات من الملح إذ تفقد كمية محدودة جدا من المياه العذبة أثناء عملية الغسيل . ويوجد حاليا أعمدة غسيل ذات كفاءه عالية وحجم صغير , حيث تتم عملية الغسيل في عمود ذي ضغط عال نسبيا ومغمور كليا بالسائل . ويتم سريان كل من الماء الملح المركز والماء العذب خلال مبادل حراري لتبريد ماء البحر مبدئيا .
التجميد غير المباشر
تستخدم هذه الطريقة مبردا ذا ضغط جزئي أعلى بكثير من الضغط الجزئي للماء ، حتى يمكن التغلب على العيوب الناتجة من انخفاض الضغط الجزئي للماء عند درجة التجمد ، مما يسبب انخفاض كثافة بخار الماء ، وبالتالي يزداد حجم البخار الذي يلزم إزاحته ، هذا بالإضافة الى الحاجة الى جهاز محكم للتفريغ . وبالطبع ، يجب أن يختار المبرد بحيث لا يكون ذوابا في الماء حتى تسهل عملية الفصل . وتتوافر هذه الصفات في مبردات مختلفة تستعمل في هذا المجال مثل البيوتان والمواد العظوية المفلورة fluorinated organics ، مثل فريون 114 . ويبين شكل (7-3) رسما توضيحيا لعملية التجميد غير المباشر باستخدام البيوتان . وتبلغ درجة حرارة غليان البيوتان عند الضغط الجوي –0.5 م مما يجعلها قريبة جدا من درجة حرارة تجمد الماء . ويدخل كل من سائل البيوتان وماء التغذية الى المجمد ، حيث الضغط أقل بقليل من الضغط الجوي ، مما يسبب غليان البيوتان بعد أن يأخذ الحرارة اللازمة للتبخير من الماء بتحويلة الى ثلج . ويتكون 1.15 طن من الثلج بتبخير طن واحد من البيوتان ( الحرارة اللازمة لتبخير البيوتان عند درجة –3م حوالي 91 سعر / كجم ) . ويتم غسل مزيج الثلج والماء الملح بكمية صغيرة من تيار معاكس من الماء العذب ، بينما يذهب معظم بخار البيوتان الى الضاغط رقم 1 حيث يضغط الى ضغط أعلى من الضغط الجوي بقليل . وفي المصهر ، يتم التلامس ما بين البيوتان من الضاغط والثلج ، مما يسبب انصهار الثلج مع تكثف بخار البيوتان الى سائل البيوتان ، ثم يتم فصل الماء عن البيوتان في المصفق decanter نتيجة لاختلاف الكثافة ( 1 و 0.6 على التوالي ) . ويتم إرجاع سائل البيوتان الى المجمد ، بينما يخرج الماء العذب من وحدة إزالة الملوحة بعد استخدامه لتبريد ماء البحر في مبادل حراري . وتستخدم عملية الفريون 114 طريقة الانصهار غير المباشر بدلا من الانصهار بالتلامس المباشر ( التي يستخدمها البيوتان ) مما يقلل تلوث الثلج المذاب بسائل التبريد. ويمر جزء صغير من بخار البيوتان الى الضاغط رقم 2 حيث يضغط الى ضغط أعلى من الضغط الناتج من الضاغط رقم 1 . ويمرر البخار الناتج من الضاغط رقم 2 الى مكثف بالمياه حيث يتكثف بخار البيوتان الى سائل ويعود الى المجمد . وتعتبر هذه الدورة الإضافية للبيوتان بمثابة التبريد المساعد اللازم لتعويض الحرارة المتسربة الى وحدة إزالة الملوحة حتى يمكن المحافظة على درجات حرارة باردة متواصلة .
لمزيد من المعلومات والاحصائيات يمكن زيارة موقع المؤسسة العامة للتحلية
|
