اللوحة الأم

اللوحة الأم

اللوحة الأم هي الجزء الأكثر أهمية في الحاسب ، وأهميته تكمن في أنه الأساس ليكون الجهاز ككل خالي من المشاكل ، فاللوحة الأم هي القطعة التي توصل إليها جميع القطع الأخرى في الحاسب .

ما أهمية جودة اللوحة الأم بالنسبة للحاسب ككل ؟

شكل وتركيبة اللوحة الأم

تباع اللوحة الأم مثلها مثل كل قطع الحاسب الأخرى داخل علبة ومعها كل القطع اللازمة لتركيبها في الجهاز ، أن شكل وحجم اللوحة الأم يختلف اختلاف كبير من جهاز إلى آخر ، فقد تجد بعض اللوحات الأم كبيرة وبعضها صغير كما تجد اختلاف في أماكن وضع الكثير من المكونات مثل رقاقة البيوس وغيرها ، كما نجد اختلاف كبير في أداء اللوحات الأم بغض النظر عن شكلها أو حجمها ، أما الأجزاء الأساسية من اللوحة الأم فلا تختلف من جهاز إلى آخر كثيراً لذلك وجب علينا التعرف عليها لنتمكن من شراء اللوحة الأم المناسبة ، ها هي لوحة أم وعليها بعض أجزائها الرئيسية...

أجزاء لوحة أم

وهذا شرح مبسط لأجزائها :

الآن دعنا ننظر للوحة أم أخرى لنحدد أجزاء أخرى .....

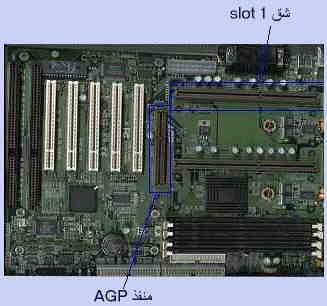

لوحة أم أخرى

لم يكن هناك منفذ للرسومات المسرعة AGP في اللوحة الأم السابقة كما أن مقبس المعالج تغير شكله تماماً وأصبح شكله يشابه شقوق التوسعة كما تلاحظ أن منه اثنان وليس واحد ( حيث تستطيع تركيب وحدتي معالجة مركزية ) ، كما أن موضع شقوق الذاكرة العشوائية تغير وكذلك موضع العديد من الأجزاء الأخرى .. لذا أود أن أقول ما يلي :



عامل الشكل ( form factor )

عامل الشكل هو الوصف العام للوحة الأم الذي يحدد الصفات الفيزيائية للوحة و يجب على كل لوحة أم أن تكون متوافقة مع عامل شكل ما ، ويحدد عامل الشكل أشياء كثيرة في اللوحة الأم منها على سبيل المثال موقع وحدة المعالجة المركزية وطريقة توصيل المنافذ المتسلسلة والمتوازية باللوحة الأم ، وللأسف لم أتمكن من عمل مقارنة بالصور بين أنواع اللوحات الأم لصعوبة الحصول على صور للوحات الأم ذات عامل الشكل AT لقدمها ( اللوحات الأم ذات معالجات البنتيوم ) .

ويوجد حالياً اثنين من عوامل الشكل موجودة في السوق وهما : AT وَ ATX و لقد كان عامل الشكل AT منتشر في المعالجات القديمة مثل 386 و 486 وبنتيوم أما معالجات بنتيوم الثاني وبنتيوم الثالث وبتنيوم الرابع فجميعها تقوم على عامل الشكل ATX واللوحتين التين رأيتهما حتى الآن هما ATX ، ولا تهمنا هنا كل الفروق بين AT و ATX ولكن الخلاصة هي أنه إذا كان عندك لوحة أم ذات عامل شكل ATX مثلاً فلا بد أن تركبها في علبة نظام و مزود طاقة ATX وكذلك مع AT ، ويمكنك معرفة عامل الشكل الخاص بلوحة أم ما من كتيب الاستخدام الخاص باللوحة الأم ، كما يمكنك بقليل من الخبرة تمييز عامل الشكل للوحة الأم بمجرد النظر إليها ، أما بالنسبة لمزود الطاقة فيمكنك معرفة نوعه بمجرد النظر إلى مقبس اللوحة الأم فيه .

كيف يتم ارتباط مختلف الأجزاء الأخرى من الحاسب باللوحة الأم

هذا السؤال مهم جداً حيث يعطيك فكرة عامة على تركيبة الحاسب بشكل عام وفيما يلي وصف عام لذلك:

وهكذا نرى أن جميع أجزاء الحاسب ترتبط باللوحة الأم بشكل أو بآخر لنؤدي وظيفتها بالشكل المطلوب.



المميزات التي تبحث عنها في اللوحة الأم الجديدة ؟

  1. الشركة المنتجة للوحة الأم : وفي رأيي المتواضع تعتبر شركة "asus" هي أفضل شركة وشركة "gigabyte" جيدة أيضاً فإذا أردت راحة البال عليك بشركة "asus"

  2. مكان التصنيع : اللوحات المصنوعة في الولايات المتحدة غالية ولا تستاهل الثمن المدفوع فيها ،الأفضل أن تشتري لوحة أم صناعة تايوان ففيها توازن بين السعر والجودة ، وإياك أن تشتري صناعة صينية فأنا جربتها ولم أحصد سوى القهر.

  3. المعالج : ما هو المعالج الذي تدعمه ? بنتيوم 2 أم بنتيوم 3 ؟   إذا اشتريت معالج بنتيوم 3( وهذا هو الغالب ) ً فلا تأخذ إلا لوحة أم تدعم بنتيوم 3 (بعض اللوحات الأم يدعي أصحاب المحلات أنها تدعم بنتيوم 3 , وهي بالفعل تقوم بتشغيله ولكن في الحقيقة تحرمك من بعض مميزات المعالج ) لذا أقرأ الكتلوج بحثاً عن دعم المعالج بنتيوم 3

  4. تردد المعالج : هل هناك مجال للترقية في المستقبل من معالج 500 ميجاهيرتز إلى 800 أو 1000 مثلاً ، قد يفيدك ذلك ولكن لاحظت عملياً ندرة ترقية المعالج بدون لوحة أم ، ذلك أن اللوحة الأم ليست غالية الثمن على أية حال كما أن اللوحات الجديدة يكون بها مميزات جديدة .

  5. حجم الذاكرة العشوائية القصوى : إن كمية الرام القصوى التي يمكن تركيبها في اللوحة الأم لا تعتبر عامل شديد الأهمية لأنك عادة لن تحتاج لأكثر من 128 (حالياً) وربما 256 (في المستقبل) - أغلب اللوحات الأم تدعم أكثر من هذا .

  6. عدد فتحات شقوق التوسعة : كلما كان العدد أكبر كلما كان أفضل ، ويفضل أن يكون العدد الأكبر للفتحات من نوع PCI لأنه الأكثر شوعاً الآن .

  7. نوع الذاكرة العشوائية : اشتري لوحة أم تستقبل ذاكرة عشوائية من نوع SD-RAM ، أما اللوحات الأم التي تقبل RD-RAM فهي مكلفة جداً جداً ، ونادرة أيضاً ( للمزيد عن أنواع الذاكرة العشوائية إذهب إلى قسم الذاكرة العشوائية )

  8. شق AGP : هل يدعم التسريع الثنائي أم الرباعي وتجد في كتيب اللوحة الأم ما يدل على ذلك (4X AGP ) أو (2X AGP) وال 4X يسمح لبطاقة الفيديو بتسريع أكثر .

  9. هل تدعم اللوحة الأم ultra ATA 66 أم ultra ATA 33 أو حتى ultra ATA 100: أم لا تدعم كليهما ؟ تسمح الأولى بمعدل نقل بيانات يصل إلى 66 ميجابايت في الثانية والأخرى 33 ميجابايت أما الثالثة فتصل بمعدل نقل البيانات إلى 100 مجابايت في الثانية (لكن انتبه أن القرص الصلب لابد أن يدعم هذه الميزة ) بالإضافة إلى أن ultra ATA 100 و ultra ATA 66 يتطلب كيبل IDE خاص .

ملاحظة : حتى لوكان قرصك الصلب لايدعم ultra ATA 66 أو ultra ATA 33 أو ultra ATA 100 فإن بامكانهما العمل مع اللوحة الأم التي لا تدعم هذه الميزة ولكن بدون استخدامها (أي أن سرعة نقل البيانات ستكون منخفضة

وهناك بعض المميزات الإضافية المستحسنة :

  1. وجود dual bios : وهو معناه أن اللوحة الأم لديها رقاقتي بيوس فإذا أعطب الفيروس أحدهما فإن الأخرى تقوم باسترجاع ما فسد وتشغيل الحاسب .

  2. وجود "wake on LAN" ومعناه أن اللوحة الأم تتنبه لوصول بيانات من الشبكة المحلية فتوقض الجهاز لاستقبالها

أقسام فرعية (ذكرت سابقاً في هذه الصفحة ) : الناقل المحلي و مقبس المعالج و طقم الرقاقات و البيوس
