الحصيلة التركيبية للدراسات الاستراتيغرافية(الخريطة والمقطع الجيولوجي)

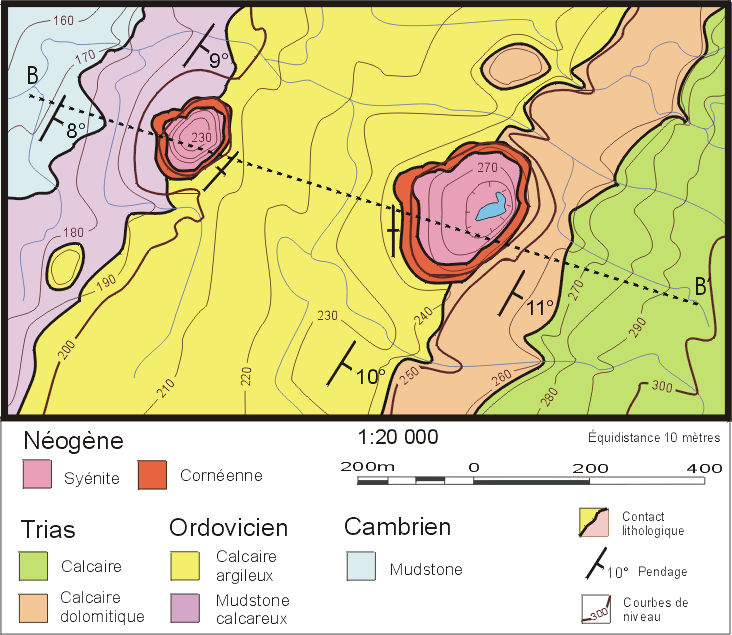

1ـ الخريطة الجيولوجية تُعد الخريطة الجيولوجية من وسائل تمثيل الصخور الظاهرة على السطح فوق مستوى طبوغرافي، ويراعى في هذا التمثيل عمر الطبقات وطبيعتها الصخرية(السحنة) وتسلسلها الزمني والتشوهات التكتونية التي أصابت الصخور، ودرجة الميلان مع الإشارة لبعض المواقع الاستحاثية والمعدنية. نُجمع هذه الاشارات في مفتاح من خلال استعمال ألوان وحروف ورموز معينة، كما يتم توجيه الخريطة وتحديد سلمها وعنوانها. مثال: انظر الوثيقة
أـ تمثيل الصخور يرمز للصخور في الخرائط الجيولوجية بألوان مختلفة و أحرف لاتينية و أرقام خصوصا الصخور الرسوبية، أما الصخور غير الرسوبية(الصهارية والمتحولة) فتستعمل في تمثيلها ألوان خاصة و أحرف يونانية β،α ... ب ـ الميلان يعبر ميلان طبقة معينة عن الزاوية α بين مستوى هذه الطبقة والمستوى الأفقي، ويمثل في الخريطة الجيولوجية بالرمز T
في حالة غياب رموز الميلان في الخريطة، تُعتمد بعض التقنيات لتحديد منحاه على الاقل، ومن بين هذه التقنيات طريقة تقاطع حدوج الطبقة الصخرية مع منحنيات المستوى.

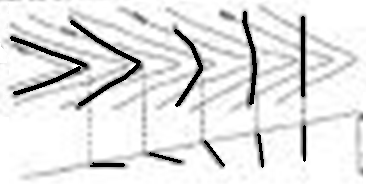

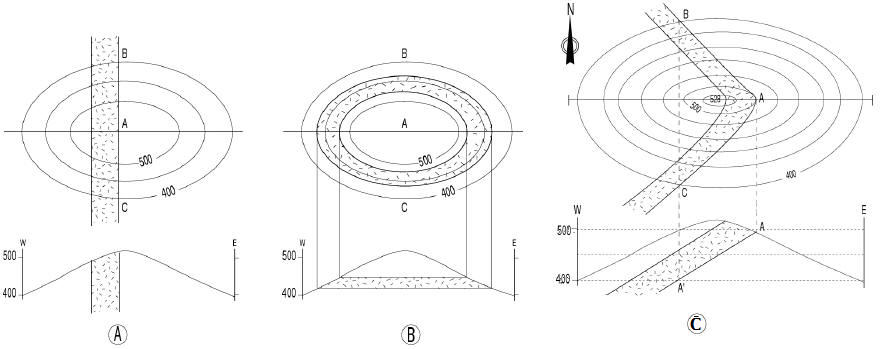

اذا كانت حدود الطبقة على شكل مستقيم متعامد مع منحنيات المستوى فان الطبقة تكون عمودية α=90 (الشكلA) اذا كانت حدود الطبقة موازية مع منحنيات المستوى فان الطبقة تعتبر افقية اي بنية منضدة α=0 (الشكلB) اذا كانت حدود الطبقة تشكل ما يشبه الحرف V فان الطبقة مائلة ويشير انفتاح الحرف V الى منحى الميلان.(الشكلC) في حالة الوادي يشير رأس الحرف V الى منحى الميلان.
ج ـ البينات التكتونية: ـ الفوالق: يعبر عنها في الخريطة الجيولوجية بخطوط اكثر سمكا من حدود الطبقات انظر الرابط، ويصاحب أحيانا هذه الخطوط رموز تدل على نوع الفالق ومنحى الميلان اذا كان مائلا.
acces.inrp.fr/acces/terre/limites/crises/carte-geologique-de-france/mise-en-evidence-dorogeneses-recentes-en-france ـ الطيات :

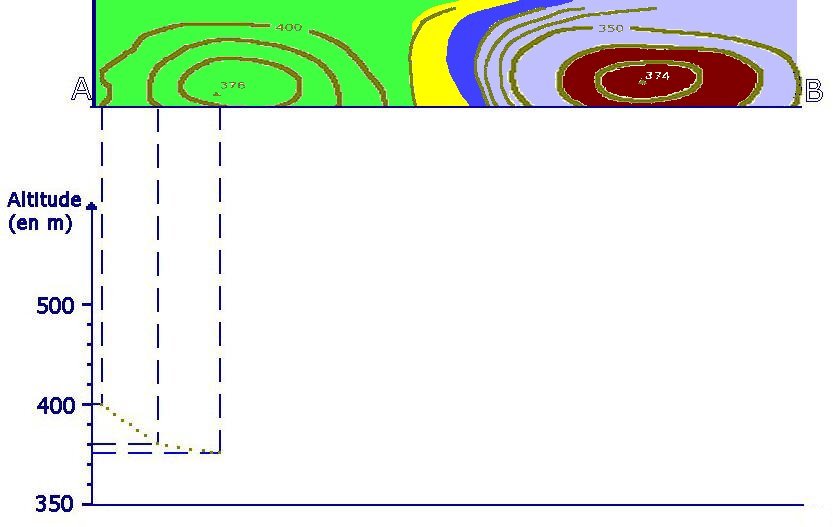

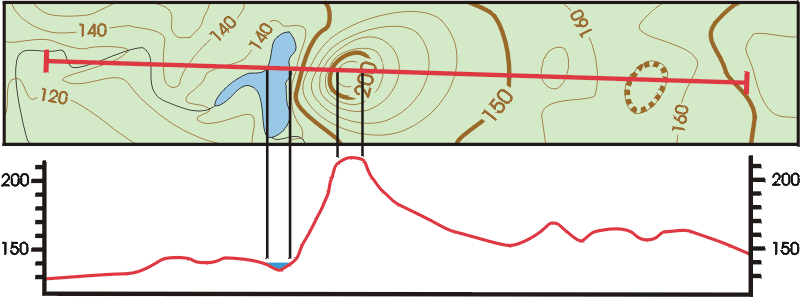

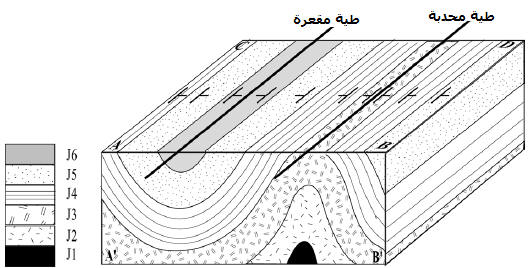

نتعرف على الطيات المحدبة في الخريطة إما برموز الميلان التي تكون كلها ذات منحى خارجي (‒׀ ׀–)، أو بالتسلسل الزمني للطيات حيث يكون قلب الطية أقدم من جوانبها. بالنسبة للطيات المقعرة تكون رموز الميلان ذات منحى داخلي(׀‒ –׀) ويكون قلب الطية أحدث عمرا من جوانبها. 2ـ المقطع الجيولوجي أ ـ اهمية المقطع الجيولوجي: هو تمثيل للتشكلات الصخرية على الهيئة التي توجد عليها في العمق انطلاقا من جانبية طبوغرافية حيث يراعى فيه سمك مختلف هذه الطبقات،منحى وقيمة ميلانها وهيئتها(منضدية او مشوهة) ،ترتيبها و طبيعة صخورها . ينجز المقطع الجيولوجي انطلاقا من الخريطة الجيولوجية ومعطياتها لكن في بعض الحالات يمكن الاستعانة بتقنية الجس وببعض الدراسات الجيوفيزيائية خاصة بالنسبة لتحديد السمك الباطني للطبقات او لمعرفة بعض التشوهات او الاندساسات الصهارية. ب ـ انجاز مقطع جيولوجي: يُنجز المقطع الجيولوجي عبر المراحل التالية: انجاز جانبية طبوغرافية على الورق الميليميتري يراعى فيها طول المقطع ومقياس الخريطة.
http://www.er.uqam.ca

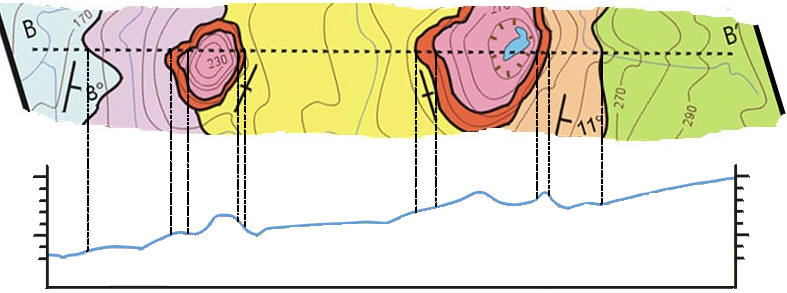

ـ اعتمادا على المفتاح، تُحدد حدود الطبقات التي يمر منها المقطع وتسلسلها الاستراتيغرافي. ـ البحث عن بعض الخصائص التكتونية التي يمر منها المقطع (فوالق، طيات) والتعرف على الميلان ومنحاه. ـ إسقاط حدود استسطاح الطبقات التي يقطعها المقطع على الجانبية الطبوغرافية:
http://www.er.uqam.ca

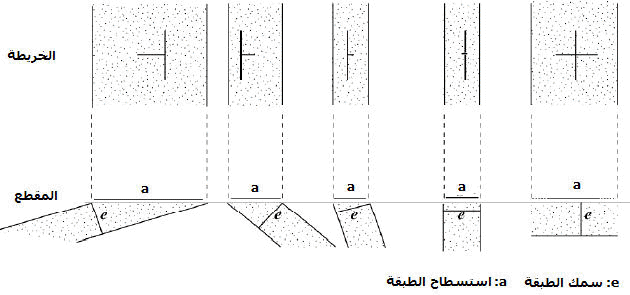

ـ تُربط حدود كل طبقة مع بعضها البعض، محافظين على ثبات سمكها في العمق ومحترمين قيمة الميلان ومنحاه ويستحسن البدء في تمثيل الطبقات من الأعلى إلى الأسفل.

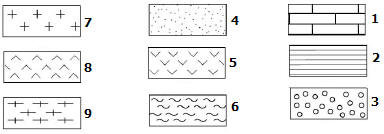

يمكن استعمال ألوان أو رموز خاصة لكل نوع صخري.
ـ أخيرا يوضع مفتاح وتوجيه وسلم وعنوان للمقطع، مع إبراز بعض المنشئات التي قد يمر عبرها(وديان،جبال ...).
تطبيق: أنجز مقطعا جيولوجيا انطلاقا من الخريطة التالية:
http://eduterre.inrp.fr/eduterre-usages/nappe/html/scenarii/TP/carte5g.jpg
|
